CoDyBa - Exemple 2

Début - Fiche en pdf - Téléchargement de versions - Exemple précédent

Géométrie La géométrie est présentée sur la figure suivante :

Il s'agit d'un immeuble de bureaux de 7 étages. Chaque étage comprend 10 bureaux, 5 par face, séparés par un couloir. Les cages d'escaliers sont situées aux extrémités. Les parois sont en béton, isolées sur la face intérieure. L'immeuble possède une symétrie telle qu'une rotation de 180° le rend identique à lui-même.

La consigne de chauffage est fixée à 18 °C, celle de la climatisation à 27° C (seulement pour les bureaux). Il n'y a ni ventilation ni infiltration.

Un rapport est disponible, qui présentent les données et les résultats.

Influence de la position

On s'intéresse à l'influence de la position du bâtiment par rapport au sud sur l'énergie de climatisation pour le mois de juillet à Carpentras. On effectue une rotation du bâtiment par pas de 30 deg, et on calcule l'énergie de climatisation.

Rotation du bâtiment

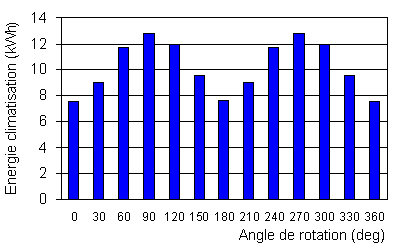

La figure donne l'énergie de climatisation pour le mois de juillet à Carpentras pour différents angles de rotation du bâtiment par rapport au sud.

On constate la forte influence de l'orientation.

Influence de la météo

On s'intéresse à l'influence de la météo sur l'énergie de chauffage pour le mois de février pour différentes villes de France.

Influence de la météo
La figure donne l'énergie de chauffage pour le mois de février pour 10 villes de France. Le tracé donne l'énergie de chauffage en fonction du nombre de dégrés-jour de chauffage à 18 °C.

On constate l'excellente corrélation entre ces deux variables.

Stores vénitiens

On s'intéresse à l'influence de stores vénitiens (stores intérieurs posés sur chaque fenêtre de l'immeuble) sur l'énergie de climatisation pour le mois de juillet à Carpentras. L'angle 0 des lamelles correspond à une position horizontale.

Influence de l'angle des lamelles
La figure donne l'énergie de climatisation pour le mois de juillet pour 10 villes de France et pour différents angles des lamelles.

On constate l'influence systématique des angles de lamelles.

Influence de la position du store
La figure donne l'énergie de climatisation pour le mois de juillet pour 10 villes de France et pour un angle des lamelles de 45 deg et pour différentes positions du store (interne, intégrée ou externe).

On constate la forte influence de la position du store.

Ventilation nocturne

On s'intéresse à l'influence de la ventilation nocturne sur l'énergie de climatisation pour le mois de juillet à Carpentras. L'air est aspiré de l'extérieur, passe d'un bureau au couloir, puis dans les cages d'escalier, et finalement est rejeté à l'extérieur. Le débit d'un bureau est de 4 vol/h de minuit à 6 heures du matin.

Influence de la ventilation nocturne

Le tableau donne les énergies de climatisation pour le mois de juillet pour 10 villes de France sans et avec ventilation nocturne.

On constate que la ventilation nocturne permet de réduire nettement les besoins de climatisation.
